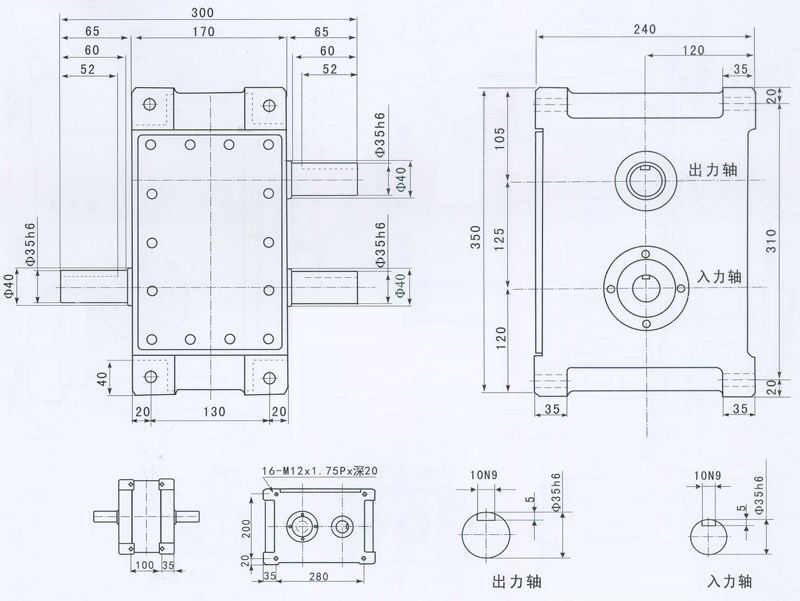

PU125平行型分割器
项目 | 符号 | 单位 | 数值 |
出力轴容许径向负荷 | P1 | Kgf | 530 |
出力轴容许轴向负荷 | P2 | Kgf | 630 |
出力轴容许扭力 | Ts | Kgf-m | 参考表 |
出力轴旋转刚性 | K1 | Kgf-m/rad | 5.03×103 |
入力轴容许轴向负荷 | P4 | Kgf | 530 |
入力轴容许轴向负荷 | P5 | Kgf | 630 |
入力轴容许扭力 | P6 | Kgf-m | 65 |
入力轴的旋转刚性 | K2 | Kgf-m/rad | 5.03×103 |
1DWELL的分割精度 | sec. | ±60 | |
2DWELL的分割精度 | sec. | ±120 | |
重复定位精度 | sec. | 60 | |
重量 | kg | 65 |
注：入力轴的GD2是在停留范围内的数值
注2：C1至C5数值是达到安全系数=2时的数值
