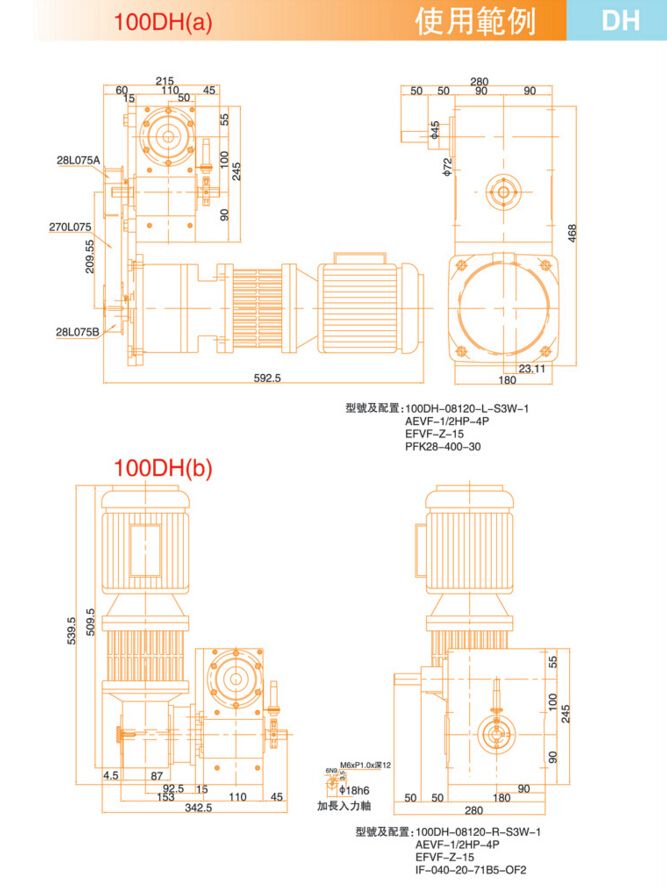

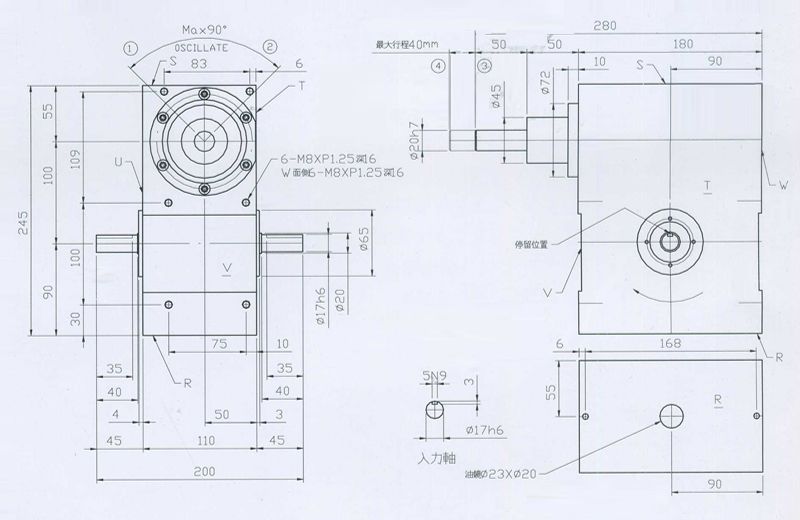

100DH升降摇摆型
项目 | 符号 | 单位 | 数值 |
出力轴容许径向负荷 | C1 | Kgf | 10.6 |
出力轴容许轴向负荷 | C2 | Kgf | 24.9 |
出力轴容许力矩 | Ts | Kgf-m | 参考力矩表 |
入力轴容许径向负荷 | C3 | Kgf | 132 |
入力轴大弯曲力矩 | C4 | Kgf | 105 |
入力轴大扭矩 | C5 | Kgf-m | 10.8 |
入力轴的GD2(注1） | C6 | Kgf-m2 | 1.5×10-2 |
定位分割精度 | sec. | ±30 | |
重量 | kg | 30 |
注：入力轴的GD2是在停留范围内的数值
注2：C1至C5数值是达到安全系数=2时的数值
